產品說明

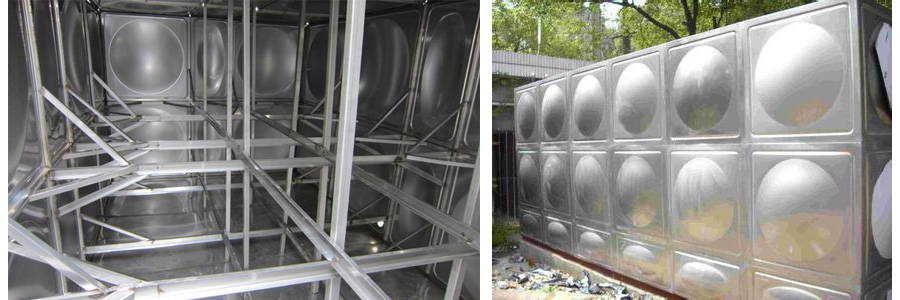

一、成品外觀

二、內部結構

三、規格型號齊全，0.125m3---1000m3，也可根據需要定制

組合式不銹鋼水箱選型表
序號	理論容量m³	規格			壁厚					頂板	備注
		規格			底板	側板
		長	寬	高	底板	側下	側中	側上	側上上
1	XJQ-0.125	500	500	500	1.2	1.0				1.0
2	XJQ-0.5	1000	500	1000	1.2	1.0				1.0
3	XJQ-1	1000	1000	1000	1.2	1.0				1.0
4	XJQ-2	2000	1000	1000	1.2	1.0				1.0
5	XJQ-3	2000	1500	1000	1.2	1.2				1.0
6	XJQ-4	2000	2000	1000	1.2	1.2				1.0
7	XJQ-5	2500	2000	1000	1.2	1.2				1.0
8	XJQ-6	3000	2000	1000	1.2	1.2				1.0
9	XJQ-7	3500	2000	1000	1.2	1.2				1.0
10	XJQ-8	2000	2000	2000	1.5	1.5	1.2			1.0
11	XJQ-9	1500	3000	2000	1.5	1.5	1.2			1.0
12	XJQ-10	2500	2000	2000	1.5	1.5	1.2			1.0
13	XJQ-11	5500	2000	1000	1.2	1.2				1.0
14	XJQ-12	3000	2000	2000	1.5	1.5	1.2			1.0
15	XJQ-13	6500	2000	1000	1.2	1.2				1.0
16	XJQ-14	3500	2000	2000	1.5	1.5	1.2			1.0
17	XJQ-15	2500	3000	2000	1.5	1.5	1.2			1.0
18	XJQ-16	4000	2000	2000	1.5	1.5	1.2			1.0
19	XJQ-17	8500	2000	1000	1.2	1.2				1.0
20	XJQ-18	3000	3000	2000	2.0	1.5	1.2			1.0
21	XJQ-19	9500	2000	1000	1.2	1.2				1.0
22	XJQ-20	2500	4000	2000	2.0	1.5	1.2			1.0
23	XJQ-21	3500	3000	2000	2.0	1.5	1.2			1.0
24	XJQ-22	5500	2000	2000	2.0	1.5	1.2			1.0
25	XJQ-24	3000	4000	2000	2.0	1.5	1.2			1.0
26	XJQ-25	2500	5000	2000	2.0	1.5	1.2			1.0
27	XJQ-27	4500	3000	2000	2.0	1.5	1.2			1.0
28	XJQ-28	3500	4000	2000	2.0	1.5	1.2			1.0
29	XJQ-30	5000	3000	2000	2.0	1.5	1.2			1.0
30	XJQ-32	4000	4000	2000	2.0	1.5	1.2			1.0
31	XJQ-34	8500	2000	2000	2.0	1.5	1.2			1.0
32	XJQ-35	3500	5000	2000	2.0	1.5	1.2			1.0
33	XJQ-36	6000	3000	2000	2.0	1.5	1.2			1.0
34	XJQ-40	5000	4000	2000	2.0	1.5	1.2			1.0
35	XJQ-42	6000	3500	2000	2.0	1.5	1.2			1.0
36	XJQ-44	5500	4000	2000	2.0	1.5	1.2			1.0
37	XJQ-300	12000	10000	2500	2.0	2.0	1.5	1.2		1.2
38	XJQ-400	10000	10000	4000	2.5	2.5	2.0	1.5	1.2	1.2
39	XJQ-500	25000	10000	2000	3.0	3.0	2.5			1.2
40	XJQ-600	20000	15000	2000	3.0	3.0	2.5			1.2
41	XJQ-700	35000	5000	4000	3.0	3.0	2.5	1.5	1.2	1.2
42	XJQ-800	20000	10000	4000	3.0	3.0	2.5	1.5	1.2	1.2
43	XJQ-900	15000	15000	4000	3.0	3.0	2.5	1.5	1.2	1.2
44	XJQ-1000	25000	20000	2000	3.0	3.0	2.5			1.2

四、須組成

不銹鋼冷水水箱須組成部分
序號	名稱	規格型號	備注
1	混凝土水箱基礎	C20級素砼砌筑	我司出圖紙，需方完成
2	槽鋼底座	10#	鍍鋅
3	底板	2000mm*1000mm	304-2B
4	側板	1000mm*1000mm	304-2B
		1000mm*500mm	304-2B
		500mm*500mm	304-2B
5	頂板	1000mm*1000mm	304-2B
		1000mm*500mm	304-2B
		500mm*500mm	304-2B
6	主筋筋	81mm*2114mm	304-2B
7	小拉筋	54mm*2114mm	304-2B
8	立柱	81mm*2114mm	304-2B
9	外爬梯	方/圓管	304-2B
10	內爬梯	方/圓管	304-2B
11	人孔圈（帶鎖扣）	600mm、800mm	304-2B
12	進水口	要求定制	304-2B
13	出水口	要求定制	304-2B
14	排污口	要求定制	304-2B
15	溢流口	要求定制	304-2B
16	透氣孔	要求定制	304-2B
17	安裝工藝	氬弧焊等技術	專門從業人員
溫馨提示：水箱安裝之前，需考慮承重，安全第一！??！

五、選材精良：

不銹鋼原材料--張家港浦項不銹鋼板--正宗的304-2B板8個鎳，不生銹、干凈衛生。

不銹鋼水箱沖壓板原材料經剪板模壓成型

水口-不銹鋼管及不銹鋼法蘭連接而成

六、制造工藝

欣健強不銹鋼水箱

七、焊接技術

---氬弧焊焊接技術、專門的焊接工程師焊接

八、嚴格檢驗

序號	項目	標準	檢測結果
1	原材料檢測	產品質量保證書不銹鋼板厚度公差在±5范圍內	合格
2	基本尺寸	①不銹鋼水箱12S101標準板塊壓制要求一次性壓成，無攔傷、剪傷、裂紋缺陷。 ②整形后，直角邊垂直于底面45°，邊與底邊夾角44°。 ③割水口要求圓滑，直徑大于管徑1-2mm。 ④人孔及爬梯根據圖紙制作，全都拋光。 ⑤拉筋：全都拋光，無攔傷、剪傷、裂紋缺陷。	合格
3	壓力檢測	執行圖集12S101盛水實驗：水箱盛滿水經2-3小時無滲漏為合格，并無明顯變形量。	合格
4	衛生檢測	①色度：不得呈現異色；②肉眼可見物，不得含雜色； ③味道：三人以上不得聞有異味，口嘗無怪味；④渾濁度：清澈； ⑤水箱表面清洗干凈；⑥安裝人員須持衛生知識培訓合格證上崗。	合格
5	安全檢測	水箱蓋設有人孔鎖	合格
